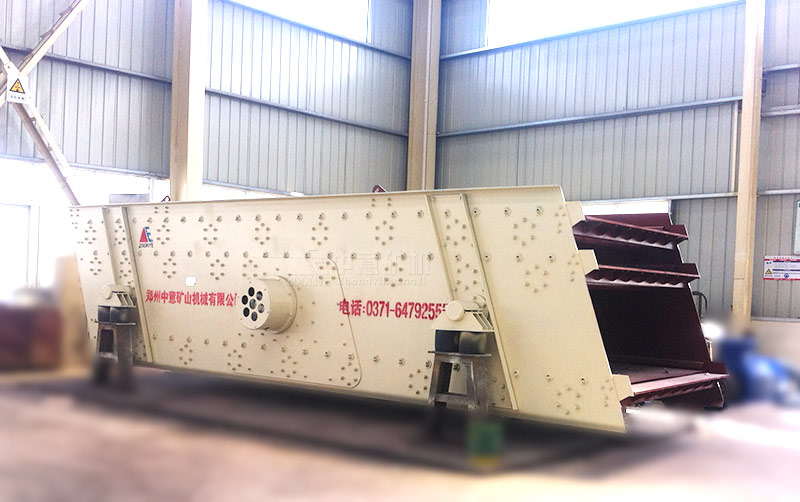

產品介紹

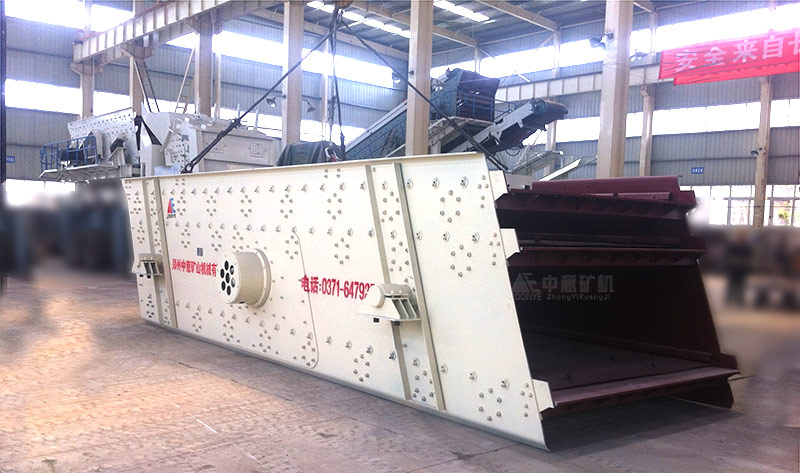

圓振動篩做圓形運動，是一種多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長 ，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，圓振動篩廣 泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由 于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。

性能優勢

1、結構新穎，技術參數，處理能力大，篩分效率高；

2、采用振動電機作為激振源，使用維修方便；

3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；

4、采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩。

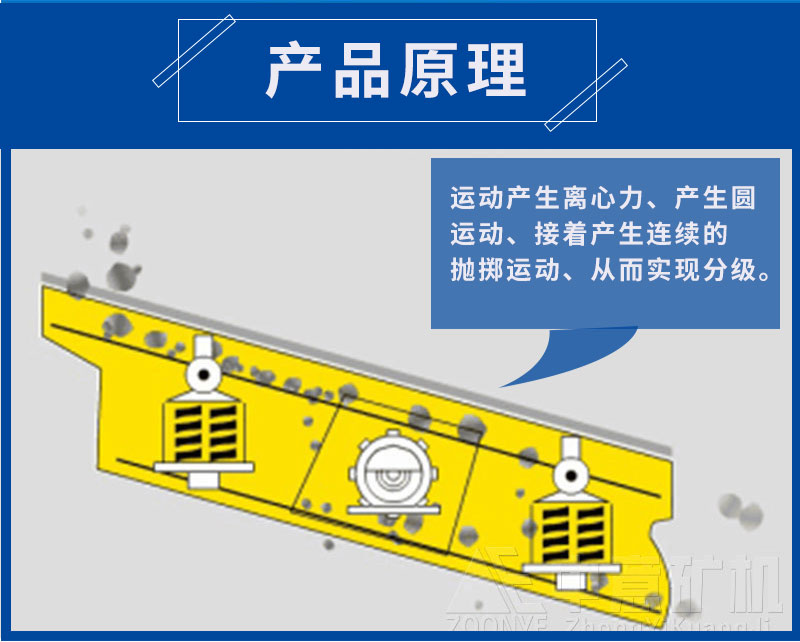

工作原理

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生振幅的 圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒 透篩，從而實現分級。本系列圓振動篩是指物料在網面上做圓形運動，用于煤炭、冶金、礦山等部門作產品分級用。

中意服務

技術參數

型號	篩網層數	篩網傾角(℃)	篩網面積(㎡)	振動頻率(r/min)	雙振幅	處理能力(m3/h)	電機功能(Aw)
3YK1225	3	15	2.88	970	6-8	20-120	4
YK1235	1	15	4.2	970		20-150	5.5
2YK1235	2	15	4.2	970		20-150	5.5
3YK1235	3	15	4.2	970		20-150	7.5
4YK1235	4	15	4.2	970		20-150	7.5
YK1545	1	15	6.75	970		20-150	11
2YK1545	2	17.5	6.75	970		22-150	15
3YK1545	3	17.5	6.75	970		22-150	15
4YK1545	4	17.5	6.75	970		22-150	18.5
2YK1860	2	20	10.8	970		32-350	15
3YK1860	3	20	10.8	970		32-350	22
4YK1860	4	20	10.8	970		32-350	30方管框架
2YK2160	2	20	12.6	970		66-720	22
3YK2160	3	20	12.6	740		66-720	30方管框架
3YK2170	3	20	12.6	740		66-720	30
4YK2160	4	20	12.6	740		66-720	30
2YK2460	2	20	14.4	740		75-750	37
3YK2460	3	20	14.4	740		75-750	37
4YK2460	4	20	14.4	740		75-750	37
2YK2470	2	20	14.4	970		80-800	37
3YK2470	3	20	14.4	970		80-800	37
4YK2470	4	20	14.4	970		80-800	45
2YK2475	2	20	16	970		120-900	37
3YK2475	3	20	16	970		120-900	37
4YK2475	4	20	16	970		120-900	45
3YK3060	3	20	17.4	740		200-900	45
4YK3060	4	20	17.4	740		200-900	45
2YK3075	2	20	18	970		200-900	37
3YK3075	3	20	18	970		300-1280	45
4YK3075	4	20	18	970		300-1280	45
2YK3060	2	20	17.4	740		300-1280	37
