產品介紹

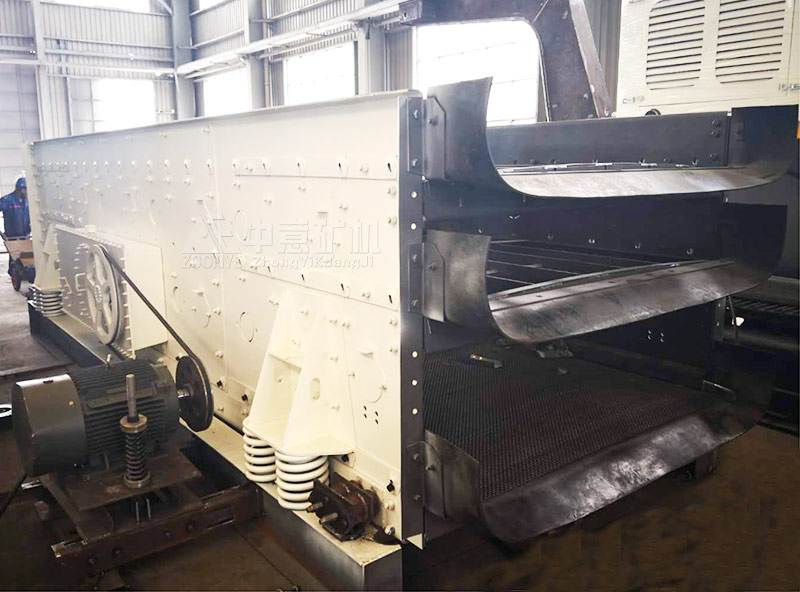

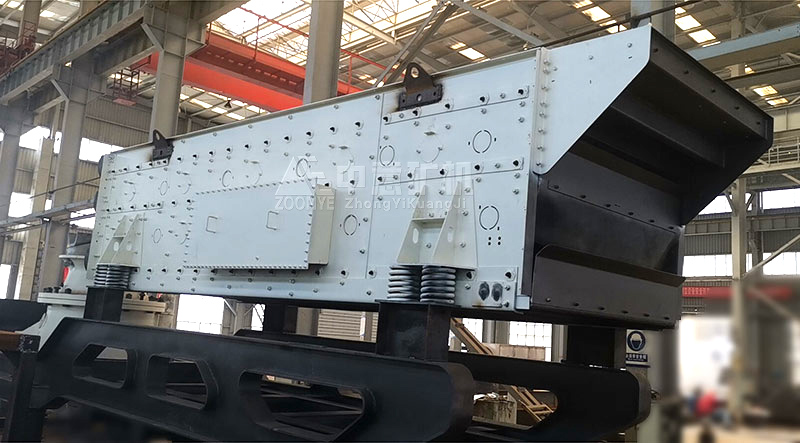

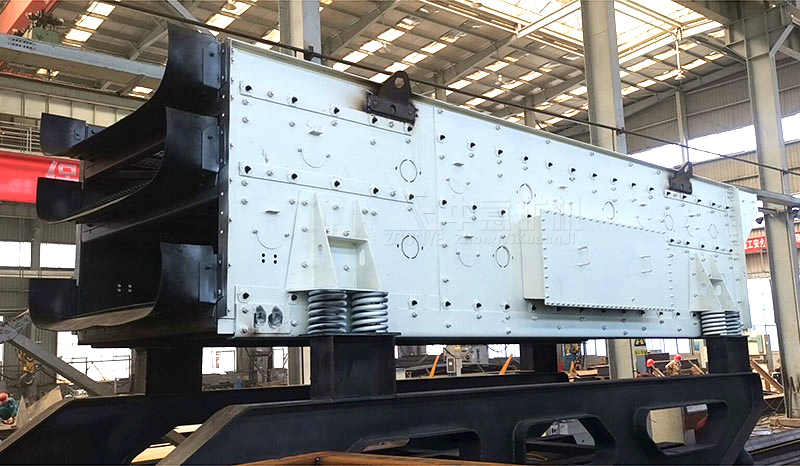

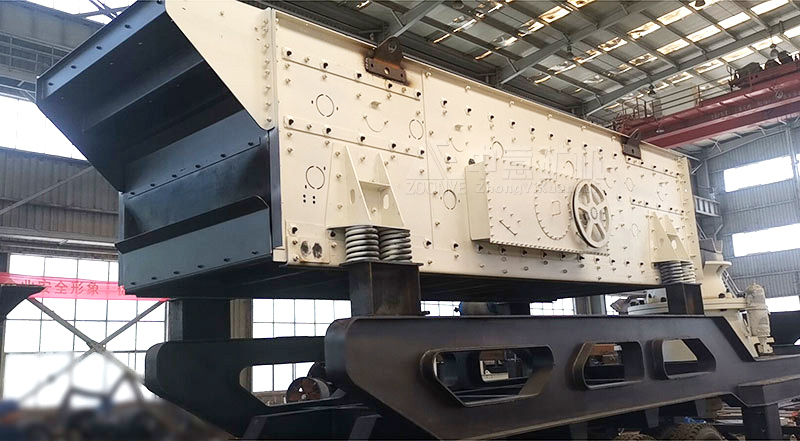

三軸水平振動篩是我公司開發設計的一款高性能水平篩，該振動篩的運行軌跡為橢圓，可產生強勁的振動力，確保了篩分分級效果，該振動篩水平安裝方式，可有效節省空間和安裝高度。

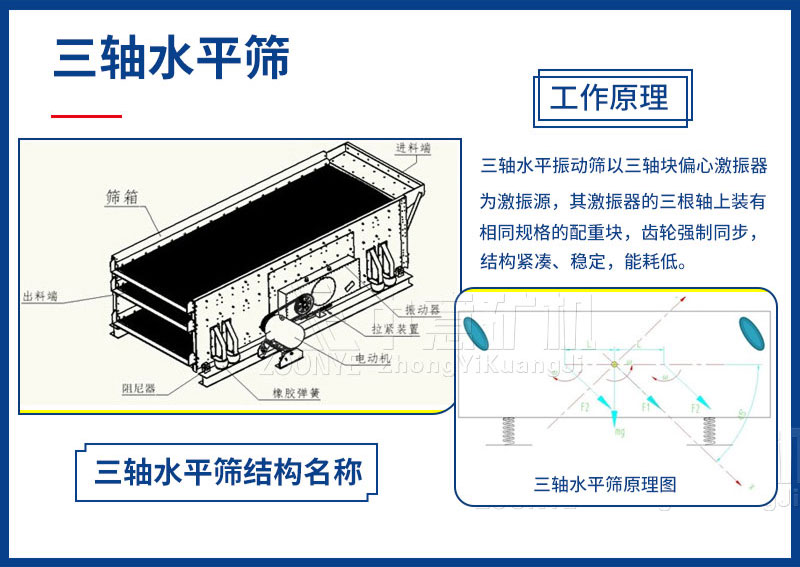

該三軸水平振動篩由電機、傳動裝置、篩箱、橡膠彈簧、底架、阻尼器等構成。該設備工作時，動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱強度高螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，完成物料的分級。
性能優勢
1、同步的三軸結構，篩分能力強
2、設備堅固穩定，篩分效率更高
3、更多的篩網選擇，滿足更多的物料生產需求
4、振動平穩，噪音小
5、可選擇的軸承潤滑方式
工作原理
三軸水平振動篩以三軸塊偏心激振器為激振源，其激振器的三根軸上裝有相同規格的配重塊，齒輪強制同步，結構緊湊、穩定，能耗低。動力由電機經皮帶輪傳遞至主動軸，同步齒輪強迫各軸保持相位差穩定，從而產生激振力，迫使篩箱作強制連續的橢圓運動。物料借助橢圓振動的力量沿水平篩面的圓周方向不斷跳動，分層并分離。拋起時，物料一邊松散分層，一邊向前運動，粒度分級和向前輸送的工作就在周而復始地拋擲過程中完成。
中意服務
技術參數
| 型號 | 篩網層數 | 篩面規格 ?寬x長 | 篩網面積(㎡) | 振動頻率(r/min) | 雙振幅 | 處理能力(m3/h) | 電機功能(Aw) |
| 2TES1548 | 2 | 1.8x5.2 | 9.45 | 645-875 | 14-18 | 120-250 | 22 |
| 3TES1548 | 3 | 1.8x5.2 | 9.45 | 14-18 | 120-250 | 22 | |
| 4TES1548 | 4 | 1.8x5.2 | 9.45 | 14-18 | 160-320 | 30 | |
| 2TES1860 | 2 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 30 | |
| 3TES1860 | 3 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 37 | |
| 4TES1860 | 4 | 1.8x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 2TES2060 | 2 | 2.0x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 3TES2060 | 3 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 | |
| 4TES2060 | 4 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 |
